Использование тематических карт для анализа

Тематические карты помогают выявить тенденции и взаимосвязи данных. MapInfo позволяет создавать различные типы тематических карт с использованием имеющихся или созданных Вами шаблонов.

В этом уроке мы будем практиковаться в создании тематических карт и как результат:

• Создадим карту диапазонов для точечных данных по двум колонкам в таблице Registr (Name и Pledges).
• Создадим карту градуированных символов, отображающую размером значков значение колонки Pledges.

Создание карты диапазонов

Мы начнем осваивать тематическую картографию на примере создания карты диапазонов. В этом типе тематической карты цвет или стиль символа представляет собой определенный диапазон значений.  Сначала откроем карты Registr и Dcwashs.

1. Выберите меню Файл > Открыть таблицу. Появится диалог Открыть таблицу.
2. В папке \MapInfo\Data\Tut_data\Tut_Usa\USA\DC выберите таблицу Registr и, удерживая нажатой клавишу Ctrl, выберите Dcwashs.
3. Нажмите кнопку Открыть. На экране отобразятся обе карты.
4. Для того, чтобы отобразить в поле карты всех жителей Вашингтона, указанных в нашей таблице, нажмите в окне карты правую кнопку мыши и выберите меню Показать слой полностью.

Теперь мы отобразим каждого жителя символом, причем его размер будет зависеть от соответствующего значения Pledges.

1. Выберите Карта > Создать тематическую карту. Появится диалог с шаблонами для тематических карт.

2. Теперь необходимо выбрать требуемый тип тематической карты. MapInfo позволяет создавать семь различных видов тематических карт. Каждый тип имеет свое назначение и особенности.

   Имеются следующие типы тематических карт:

   • Карта диапазонов: Каждый цвет представляет диапазон численных значений.
   • Столбчатая диаграмма: Столбчатые диаграммы помещаются в центре каждого объекта и раскрашиваются.
   • Круговая диаграмма: Круговые диаграммы помещаются в центре каждого объекта и раскрашиваются.
   • Градуированные символы: Символы различного размера используются для представления величины значений. Символы большого размера соответствуют большим значениям и наоборот.
   • Плотность точек: Точки помещаются в пределах областей, и общее число точек внутри каждой из областей отображает значение, которое соответствует даннйо области.
   • Индивидуальные значения: Каждое отдельное значение представлено собственным цветом или значком.
   • Поверхность: Тематическая растровая поверхность представляет собой непрерывное поле, полученное в результате интерполяции значений точечных данных.

   Вам также потребуется выбрать тематический шаблон. Тематический шаблон содержит настройки тематической карты, такие как используемые цвета, метод разбиения массива численных данных на диапазоны и настройки легенды. Эти шаблоны могут использоваться в текущем и последующих сеансах работы. Шаблон должен выбираться каждый раз, когда создается тематическая карта.

   Для каждого типа тематических карт существует предопределенный набор шаблонов, кроме того, Вы можете создать свои собственные шаблоны. В случае карт диапазонов и индивидуальных значений Вам требуется знать тип графических объектов, которые будут раскрашиваться. Эти типы тематических карт имеют шаблоны для точечных, линейных и полигональных объектов.

   3. Нажмите на кнопку Диапазоны и выберите стандартный шаблон для точечных объектов. Нажмите на кнопку Далее.

4. Появится второй диалог создания тематической карты, в котором Вы можете выбрать требуемую таблицу и поле, по значениям которого будет создаваться тематическая карта. Из списка таблиц выберите Registr. Из списка полей - Pledges. нажмите кнопку Далее. Появится диалог Создание тематической карты - Шаг 3 из 3.

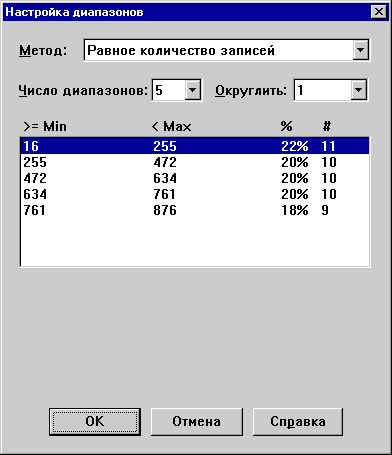

5. В этом диалоге отображен образец разбивки данных на диапазоны. Сделаем пять диапазонов вместо четырех. Нажмите кнопку Диапазоны, и в диалоге Настройки диапазонов, выберите число диапазонов - 5 и нажмите кнопку Пересчет. Нажмите OK.

6. Нажмите OK. Появится карта с раскрашенными значками и легенда с описанием диапазонов.

Вы можете сохранить измененный шаблон с пятью диапазонами, присвоив ему новое имя, и использовать его в дальнейшем.

1. Выберите меню Карта > Настройка тематической карты.
2. Нажмите кнопку Сохранить как, напечатайте имя шаблона PledgeRanges и нажмите OK. Теперь этот шаблон будет доступен из первого диалога создания тематической карты.
3. Нажмите OK.

Все существующие тематические шаблоны могут быть изменены, удалены, а также могут быть созданы новые шаблоны.

Использование градуированных символов

Мы создали тематическую карту, используя значения площадных объектов, но MapInfo позволяет создавать тематические кaрты и для точечных и линейных объектов. Теперь мы создадим карту градуированных символов, отображающую распределение жителей в соответствии со значениями колонки Pledges.

Сначала удалим тематический слой:

1. В панели инструментов нажмите кнопку Управление слоями . Появится диалог Управление слоями.
2. Выделите RangesbyPledges, нажмите кнопку Удалить и затем OK. На предложение сохранить не сохраненные объекты ответьте Нет.
3. Закройте окно легенды.

Теперь присоединим каждому жителю символ, пропорциональный значению Pledges.

1. Выберите Карта > Создать тематическую карту.

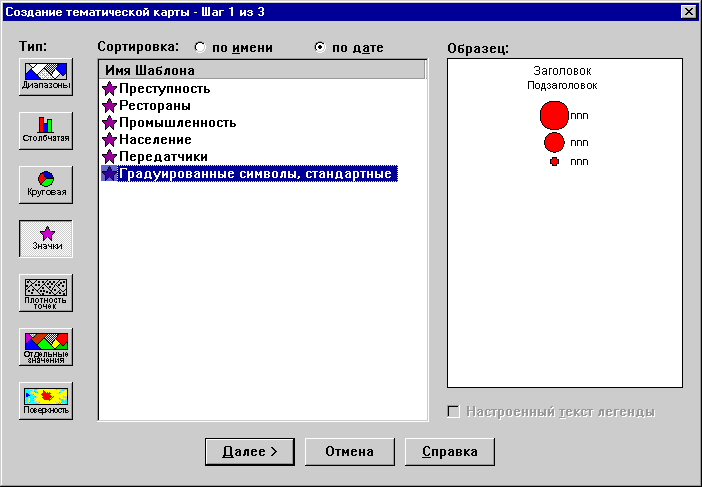

2. В первом диалоге создания тематической карты нажмите кнопку Значки, выберите шаблон для градуированных символов и нажмите Далее.

1. Во втором диалоге из списка таблиц выберите Registr, а из списка полей - Pledges и нажмите кнопку Далее.
2. В третьем диалоге будет содержаться образец символов. В разделе настроек этого диалога нажмите кнопку Варианты и в появившемся диалоге для самого большого символа установите значение больше или равное 500. Значения для остальных символов будут пересчитаны автоматически. Нажмите OK.
3. Теперь давайте внесем небольшие изменения в легенду. Нажмите кнопку Легенда и напечатайте для текста заголовка "Registrants According to Pledge Amount". Нажмите кнопку Шрифт заголовка, и сделайте шрифт наклонным и полужирным. Нажмите OK и еще раз OK, чтобы отобразить карту и легенду.

Теперь каждый житель отображен символом, размер которого соответствует значению соответствующей записи в колонке Pledges.

В заключении создадим легенду, отображающую все слои карты.

1. Выберите меню Карта > Создать легенду.
2. В появившемся диалоге нажмите кнопку Далее, чтобы включить в легенду все имеющиеся слои.
3. В следующем диалоге нажмите кнопку Завершить, чтобы принять все принятые по умолчанию настройки для легенды.

Появится новое окно легенды, в котором будут отображены все слои.

Для того, чтобы сохранить тематическую карту, просто сохраните Рабочий набор.

Поздравляю, Вы успешно завершили этот урок! Выберите меню Файл > Закрыть все, прежде чем мы перейдем к следующему уроку.
