3D Карта

Возможность трехмерного отображения основана на Microsoft'овской реализации графического интерфейса OpenGL, позволяющего осуществлять произвольное вращение и повороты объекта в окне, а также использовать традиционные инструменты сдвига, масштабирования и извлечения информации. Вы можете создать трехмерное представление любой карты, содержащей слой Поверхность.

3D-поверхность не ограничена представлением рельефа земной поверхности. В виде трехмерной поверхности можно представить стоимость жилья, уровень продаж по территориям, плотность населения, температуру воздуха и т.п.

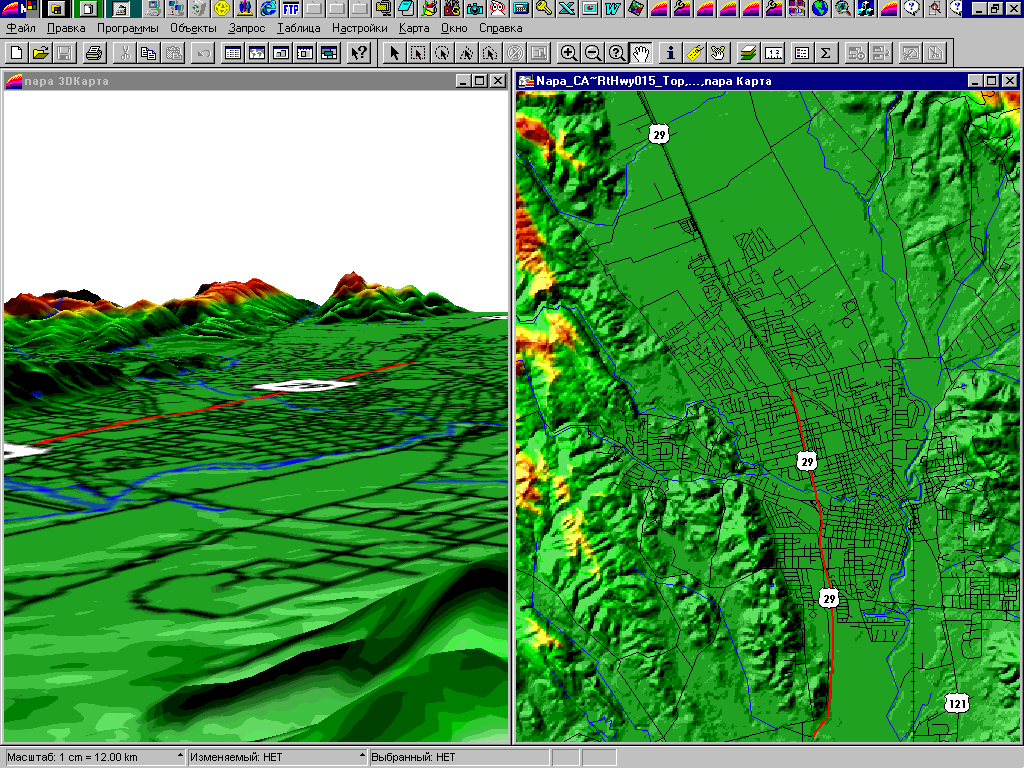

Вот пример 3D-Карты.

А теперь давайте создадим нашу собственную карту.

Прежде, чем создать 3D-карту, мы должны создать тематическую карту - поверхность. Как мы помним из "Руководства пользователя", поверхность - это непрерывное растровое поле, являющееся результатом интерполяции точечных данных. MapInfo Professional берет данные колонки или выражения из таблицы и передает координаты их центральных точек и значения данных в интерполятор. Интерполятор создает растровый файл поверхности, который отображается в виде растровой таблицы в окне карты. Эту возможность можно использовать для анализа погодных условий, плотности населения и других пространственно распределенных параметров.

Полезно знать, что 3D-карты оптимально отображаются при установке higher color в Windows (16 миллионов цветов или больше).

Давайте откроем уже созданный файл поверхности US Elevation.

1. Выберите Файл > Открыть таблицу.
2. В списке Тип файлов, выберите Поверхность.
3. Выберите файл Elev_Ft.mig из папки map_data\Namerica\USA\Grid на диске MapInfo Professional CD.

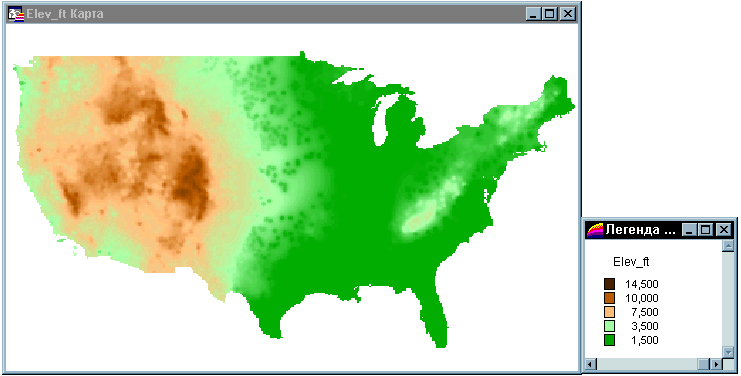

Отобразится карта тематической поверхности US Elevation.

На карты видно, что различные высоты отображаются различными цветами. Давайте для порядка снабдим карту легендой.

1. Выберите Карта > Создать легенду.
2. В диалоге Создать легенду нажмите кнопку Завершить. Теперь для большей наглядности изменим размер окна легенды.

Теперь мы отобразим рельеф в трех измерениях.

1. Выберите Карта > Создать 3D Карту. Появится диалог Создать 3D Карту.
2. Нажмите OK, чтобы отобразить карту в трехмерном виде, используя принятые по умолчанию настройки цвета и источника освещения.

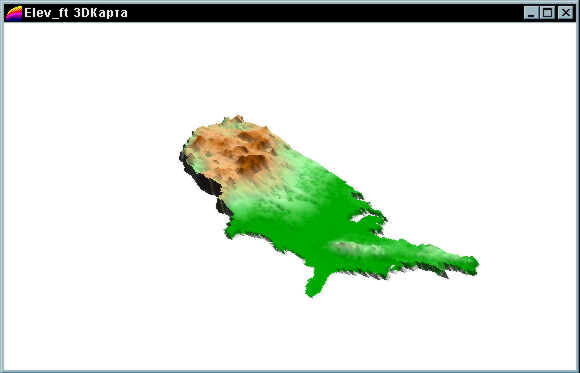

Теперь рельеф отображается в трехмерном виде!

Существуют различные настройки в меню 3D Карта, которые Вы можете использовать для того, чтобы изменить и улучшить вид Вашей 3D-карты. Также можно использовать традиционные инструменты сдвига, масштабирования и извлечения информации в окне трехмерной карты.

Теперь давайте отобразим эту карту в виде каркасной или сеточной модели:

• Выберите 3D Карта > Каркасная модель

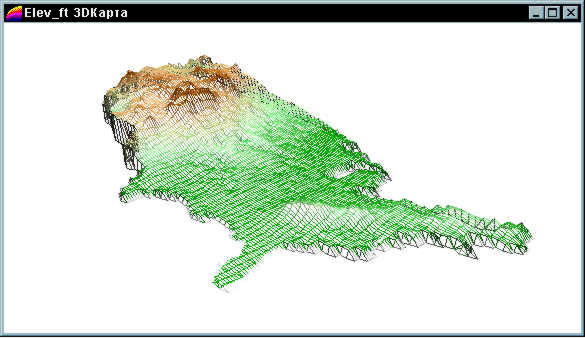

Теперь карта отображается в виде сетки.

Теперь Вы можете поэкспериментировать с другими настройками трехмерной карты.

Поздравляю! Вы успешно завершили этот урок! Прежде, чем перейти к следующему уроку, выберите Файл > Закрыть все.
