Работа с картой как набором слоев
Теперь Вы уже готовы попрактиковаться в использовании слоев. Как вы помните из Руководства пользователя, слои используются для объединения различной информации в единую карту, для создания единой географически взаимосвязанной картины пространственных данных.
В этом уроке мы изучим следующие разделы:
Управление слоями
Вы можете использовать диалог Управление слоями для изменения порядка слоев, их добавления и удаления, а также изменения параметров, определяющих, когда и как слои отображаются. Давайте ознакомимся с диалогом Управление слоями. Сначала откроем несколько карт:
Здесь видны все добавленные слои плюс косметический слой. Флажки обозначают следующее:
|
Флажок |
Описание |
|
|
По умолчанию каждый слой является видимым. Чтобы сделать слой невидимым, снимите флажок Видимый. |
|
|
По умолчанию все слои являются нередактируемыми. Это значит, что Вы не можете сделать какие-либо изменения над объектами карты, например, изменить форму, удалить или добавить новые объекты на карту. Чтобы сделать слой изменяемым, выставьте флажок в этой колонке. |
|
|
По умолчанию все слои являются доступными. Это значит, что вы можете выбрать объекты на карте, используя один из инструментов выбора. Чтобы сделать слой недоступным, снимите флажок для слоя в колонке Доступный. |
|
|
Для того, чтобы включить режим автоматического подписывания слоя, выставьте соответствующий флажок. Для того, чтобы изменить настройки автоматического подписывания, нажмите кнопку Подписи. |
Переупорядочивание слоев
Сейчас мы видим все слои карты. MapInfo пытается логично разместить таблицы (как слои) в окне карты, когда открываются таблицы. MapInfo смотрит на тип картографических объектов, находящихся в таблице. Когда MapInfo находит слой, содержащий преимущественно текст, то помещает его на самый верх. Под текстовым слоем MapInfo поместит слой с точечными объектами, затем - с линейными, а в самом низу будет находиться слой с полигональными объектами (областями).
Если мы поместим слой с границами штатов над слоем с автодорогами, слой автодорог станет не виден.
Обратите внимание, что слой автодорог стал не виден.
Удаление слоя
Теперь давайте удалим слой из карты. Чтобы убрать слой с городами из карты:
.Карта перерисуется и уже не будет содержать слой городов. Чтобы снова добавить слой:
и в появившемся диалоге нажмите кнопку Добавить.Появится диалог Добавить слои.
Карта перерисуется, показывая новый слой, который Вы добавили.
Если Вы откроете две таблицы, содержащие один и тот же тип картографических объектов, например, областей, первая открытая таблица будет помещена вниз, а следующий слой будет помещен поверх первого. Это поведение справедливо и для других типов картографических объектов.
Отображение слоя полностью
Чтобы показать полностью все объекты, находящиеся на слое карты, используйте команду Показать слой полностью.
Появится диалог Показать полностью.
Изменение вида слоя
Время от времени Вам будет требоваться изменить внешний вид слоя. Это возможно сделать без внесения постоянных изменений в таблицу.
Появится диалога Оформление для слоя States. В этом диалоге Вы можете изменить стандартные настройки оформления слоя, определив, как слой будет выглядеть в окне карты.
Появится диалог Стиль региона.
Масштабный эффект слоев
Возможно, Вам потребуется показать некоторые слои только при определенном масштабе. Масштабный диапазон позволяет Вам определять требуемый уровень детальности карты для различных масштабов. Возможность масштабного эффекта позволяет указать масштабный диапазон, при котором слой будет отображаться.
Установим для слоя Statecap масштабный эффект так, чтобы слой был виден только при размере окна карты 5000 миль или меньше.
Теперь столицы будут отображаться только при размере окна карты 5000 миль или меньше. Выберите инструмент Уменьшающая лупа и щелкайте на карте до тех пор, пока слой столиц не исчезнет.
Дублирование окна карты
После того, как Вы настроили вид карты, Вам, возможно, потребуется создать копию окна карты таким образом, чтобы можно было видеть одновременно оба окна карты, например, в разных масштабах.
Появится дубль окна.
Сшитые слои
Сшитые слои карты позволяют поместить вместе несколько таблиц одного типа, представляющих собой смежные территории, такие как границы графств или гидрографию, и работать с ними так, как будто это один слой. Поскольку сшитый слой реально собран из нескольких таблиц, очень удобно изменять стиль отображения, режимы подписывания и другие атрибуты слоя в диалоге Управления слоями за один раз, для всех таблиц.
Вы можете создать свой собственный сшитый слой или использовать готовый пример. Давайте поэкспериментируем с уже созданными сшитыми слоями MapInfo:

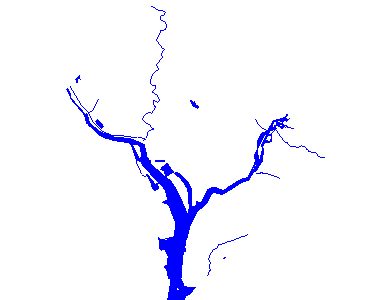

Этот слой собран из трех таблиц с гидрографией для городов Александрия, штат Вирджиния (Vaalexw), Арлингтон, штат Вирджиния (Vaarlinw) и Вашингтон (Dcwashw). Вызовите диалог Управление слоями. Обратите внимание, что, хотя сшитый слой и сделан из трех таблиц, он имеет одно имя. Обратите также внимание на то, что Вы не можете редактировать сшитый слой, флажок будет недоступным. Нажмите Отмена. Вы также можете отобразить окно списка для любой таблицы, из которых образован сшитый слой.
Поздравляю, Вы завершили этот урок! Прежде, чем перейти к следующему уроку выберите Файл > Закрыть все.
Видимый
Изменяемый
Доступный
Подписывание
